O conector solar é um conector CA de baixa corrente de 300 V/16 A com três pinos, projetado para aplicações industriais e externas confiáveis. Com uma estrutura compacta, design econômico e proteção IP68, o conector atende aos requisitos de retardamento de chamas UL94-V0 (ou superior) e suporta operação externa de longo prazo.
Com um mecanismo de instalação rápida e um design seguro de encaixe e bloqueio, os conectores oferecem um alto nível de segurança e conveniência tanto para a montagem em fábrica quanto para a instalação no local, tornando-os adequados para uma ampla gama de cenários de aplicação.

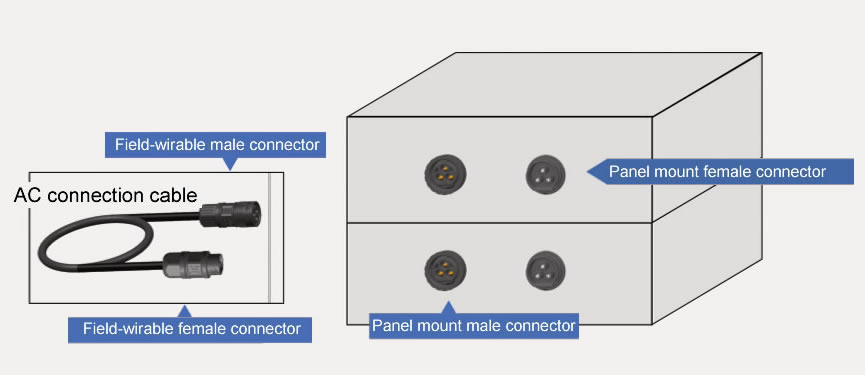

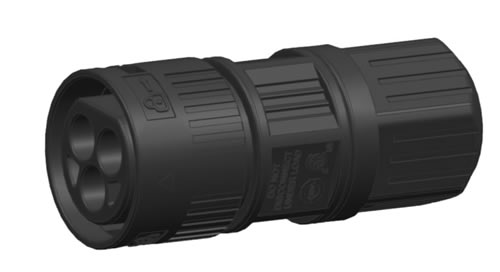

Conectores CA do modelo BC01B: montados em painel e com fiação no local

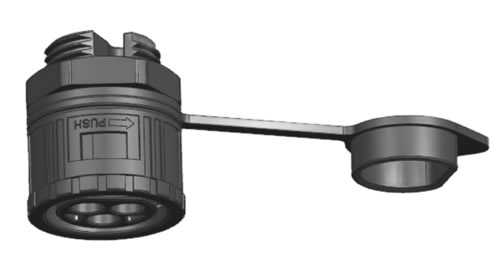

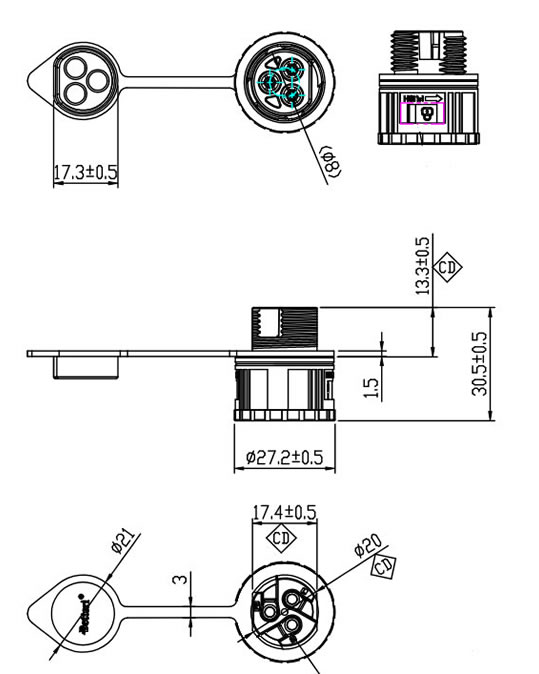

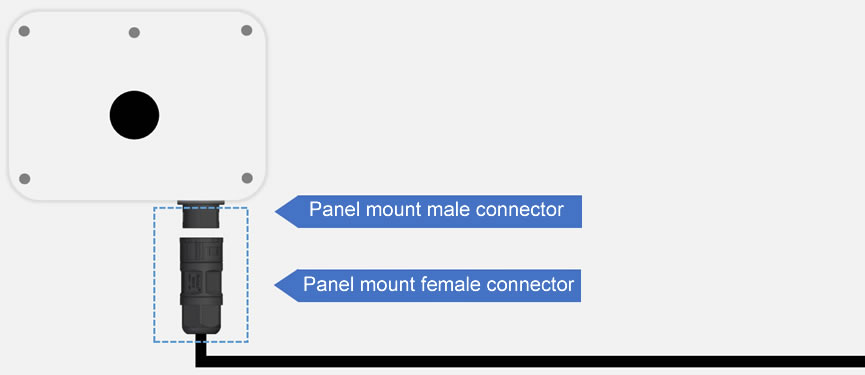

Conector fêmea para montagem em painel BCO1B-OFC-C

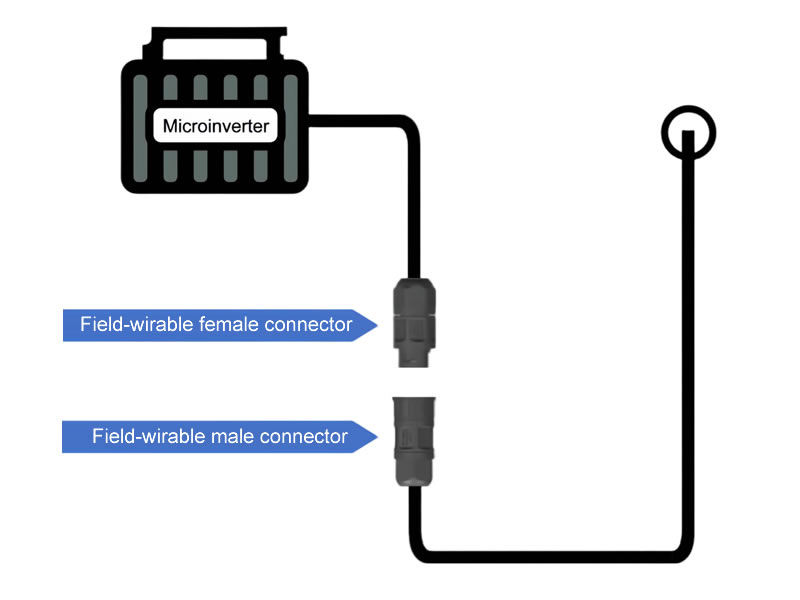

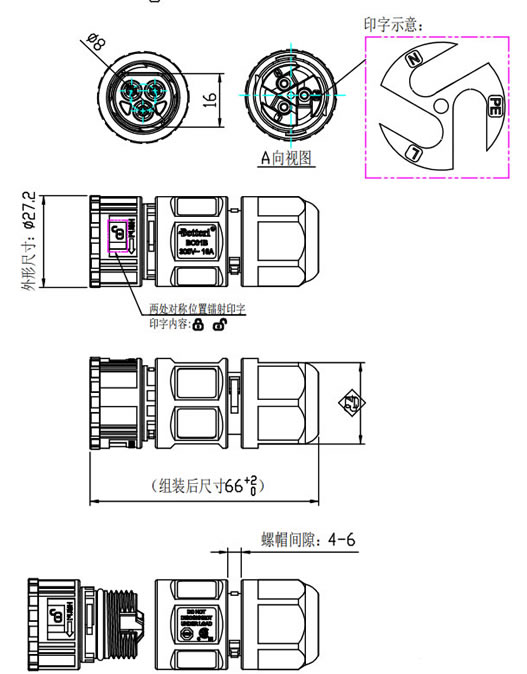

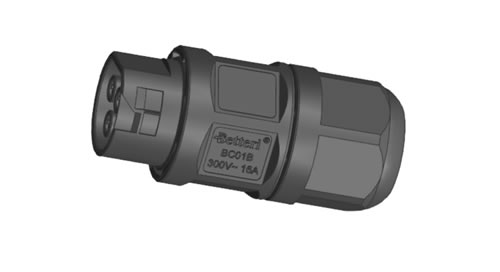

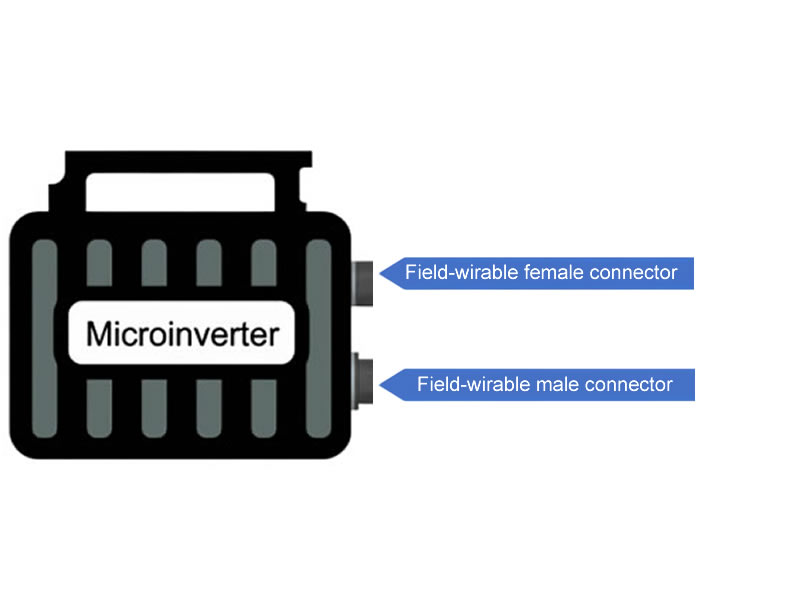

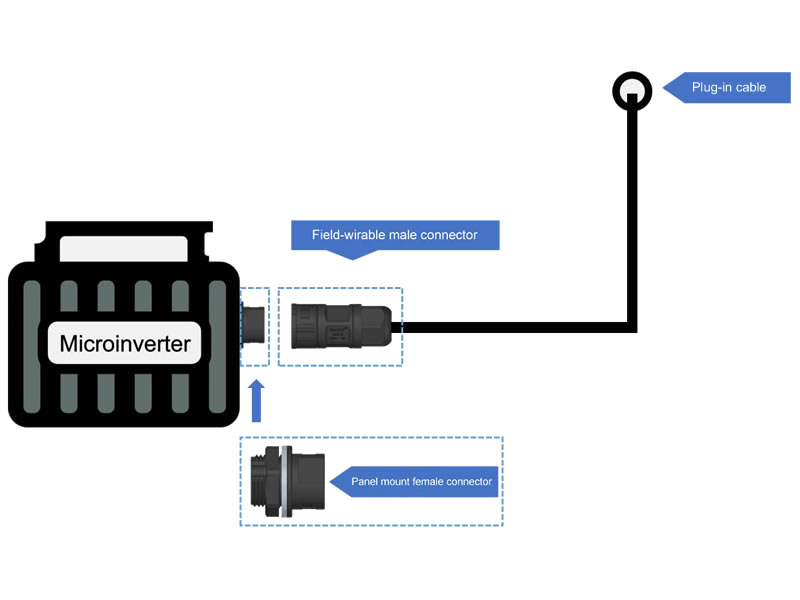

Conector macho BC01B-WMC-C01 com fiação no campo

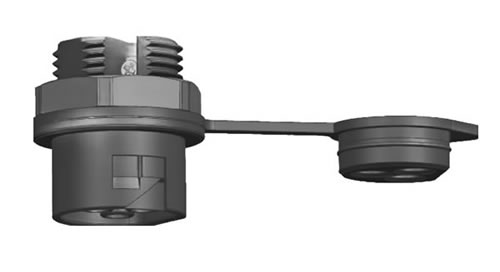

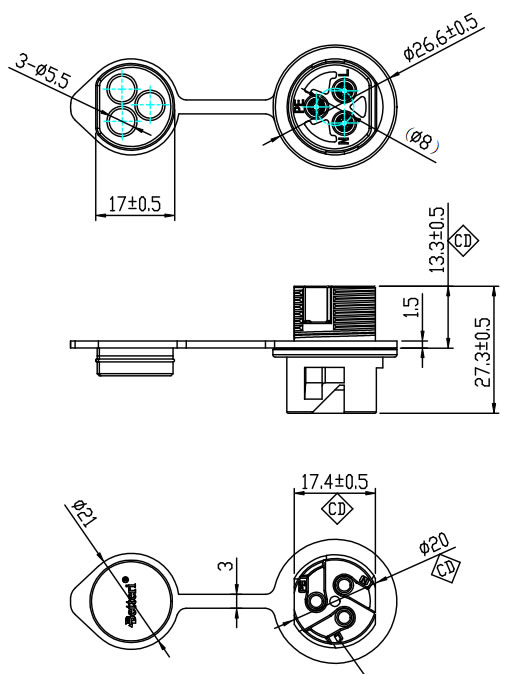

Conector macho para montagem em painel CO1B-OMC-C
Conector fêmea BC01B-WFC-C01 com fiação no campo
Número de pinos
3P(L, N, PE)
Corrente nominal
16A
Tensão nominal
300V
Tensão suportável na frequência industrial
4000V
Categoria de sobretensão
Ⅲ
Níveis de poluição
Ⅱ
Índice de proteção contra ingresso
IP68(1m,1h)
Grau de retardamento de chamas
UL94-V0 ou mais
Faixa de temperatura ambiente
-40℃ a 85℃
Especificações de fios aplicáveis
3C 14/16/18 AWG or 3G 2.5/1.5/1.0mm²
Força de retenção de travamento
≥150N
Ciclos de acoplamento
≥400
Material da carcaça
PA66
Normas
UL6703A, IEC 61984
Padrão
RoHS, Resistente UV
Características
Várias configurações de conectores: A série de conectores inclui conectores macho para montagem em painel, fêmea para montagem em painel, macho para fiação em campo e fêmea para fiação em campo, permitindo uma integração flexível do sistema em vários cenários de aplicação.

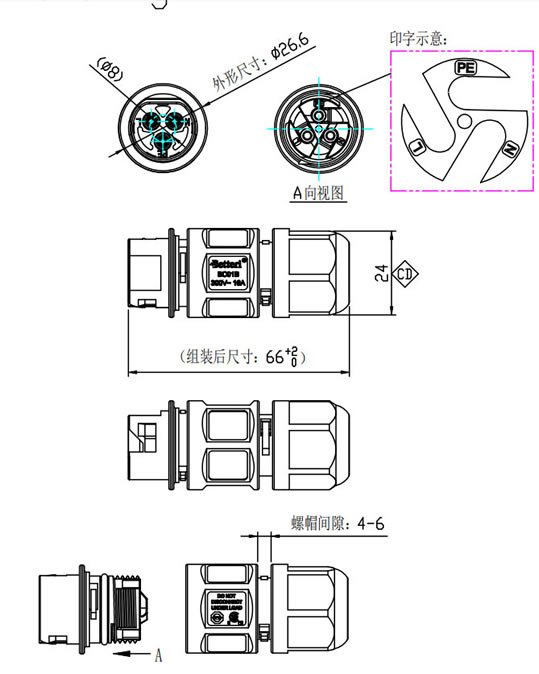

Dimensões compactas e otimizadas: Conjunto acoplado painel-cabo (comprimento total L = 75,24 mm, diâmetro externo D = 26,6 mm), conjunto acoplado cabo-cabo (comprimento total L = 130,0 mm, diâmetro externo D = 26,6 mm)
Seleção de materiais com custo otimizado: para equilibrar a eficiência de custo e a confiabilidade do produto, são utilizados materiais de nylon importados, garantindo desempenho estável e proteção IP68 consistente.
Classificação de proteção IP68: à prova de poeira (nível 6) e resistente à água (nível 8), adequado para imersão em 1 m de profundidade por 1 hora sem vazamentos.
Retardante de chamas UL94-V0: Em ambiente de teste, após duas exposições à chama de 10 segundos, a chama se auto-extingue em 30 segundos, reduzindo significativamente o risco de incêndio e melhorando a segurança do sistema
Mecanismo de travamento automático: Os conectores macho e fêmea travam automaticamente após a inserção completa. A força de retenção após o acoplamento excede 200N, garantindo conexões seguras e resistentes à vibração.
